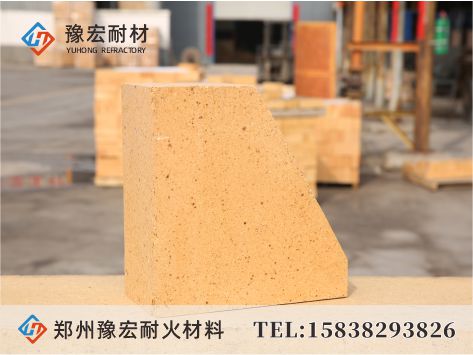

拱脚砖

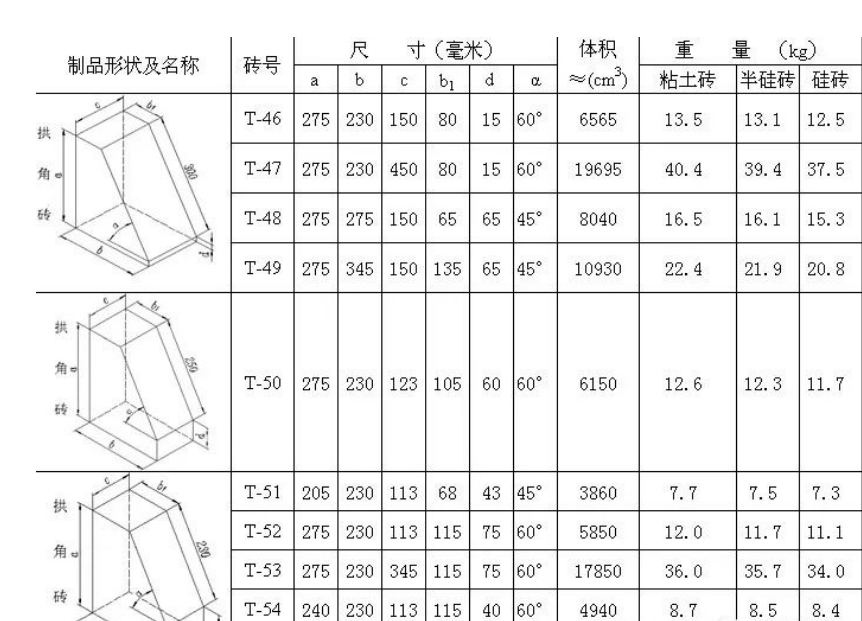

拱角砖事实上包括一个直角三角形，即拱角砖有两个互为余角的倾斜角。例如，倾斜角Φ=520的拱角砖的另一倾斜角为380，所以中心角1040的拱顶所采用的380拱角可用520拱角砖的另一倾斜角。厚度380及440mm的炉顶拱角的两余角有时这样使用。这样，拱角的标准倾斜角包括300.380，450，520及600。拱角砖的斜面长度L应等于所配用楔形的大小头距离b，一般采用114，230，300，380及440mm。 拱角砖的厚度c应等于所配用楔形砖的有效尺寸c，用于侧楔形砖的拱角砖的厚度C=230mm;用于230mm，竖楔形砖的拱角砖的厚度c取114mm.为减轻重量，斜而长300，380及400mm的拱角砖的厚度减半，即75mm。但砌阶梯状斜顶时，经常发现两块拱角砖并排砌在一起，厚度超过拱顶砖环的宽度150mm，由于多一条砖缝，加之拱角砖尺寸的正偏差及面积的扭曲，其厚度有竟达160mm。这给砌斜顶带来相当大的困难。在修订耐火砖尺寸标准时已将拱角砖的厚度改为73mm。拱角砖的两直角边尺寸，可根据倾斜角计算出来。但为便于制耐火砖，保管及保证良好使用。拱角砖型号和尺寸如下图。
