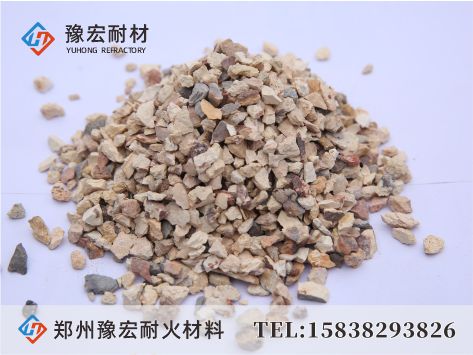

高铝骨料
牌 号:
耐 压:40
体 密:3.0
耐火度:1790℃
咨询热线:158-3829-3826
高铝骨料是天然铝矾土矿经过是经过回转窑煅烧的铝矾土熟料,形成的块料成为高铝矾土孰料骨料,也叫耐火骨料,经过拣选的熟料经破碎、筛分工序,后可得到不同粒度范围的骨料,AL2O3含量大于90%的称为高铝骨料。高铝骨料它是耐火浇注料中的原料,它能和高铝水泥、细粉、按比例混合后生成强度比较高的耐火混凝土。 在不定形耐火材料的配料中,耐火骨料一般分为粗颗粒骨料、中颗粒骨料和细颗粒骨料。粗、中、细骨料的粒径尺寸范围与骨料的临界粒径(即粒径)有关。如骨料的大粒径为8mm时,粗骨料粒径范围为8~3mm,中骨料粒径范围为3~1mm,细骨料粒径范围为1~0.088mm(或0.074mm)。小于0.088mm(或0.074mm)的称为粉料(或称为基质料)。又如骨料大粒径为3.5mm的,则粗骨料粒径范围为3.5~1.5mm,中骨料粒径为1.5~0.5mm,细骨料粒径为0.5~0.074mm。骨料颗粒级配应当是能达到紧密堆积,即粗颗粒相互接触堆积后所留下的空隙被中颗粒所充填,中颗粒充填后所留下的微小空隙被细颗粒所充填,由此形成骨架,其余的空隙由粉料充填。但由于耐火骨料的颗粒形状很不规则,因此实际生产上很难取得骨料颗粒级配。通常骨料级配由试验确定,一般骨料的粗、中、细级配比为35~45:30~40:15~25。
